瞬示Light(Shunji Light)

瞬示Lightパンフレット

瞬示Lightパンフレット

本システムは、既製の土圧計付きプレロードジャッキに無線通信機能を備えたセンサを取り付けることで、切梁に作用する軸力(土圧)を自動計測します。
計測データは自動的にクラウドサーバーへ送信される為、手動計測と比べ記録漏れ等のミスも削減可能です。

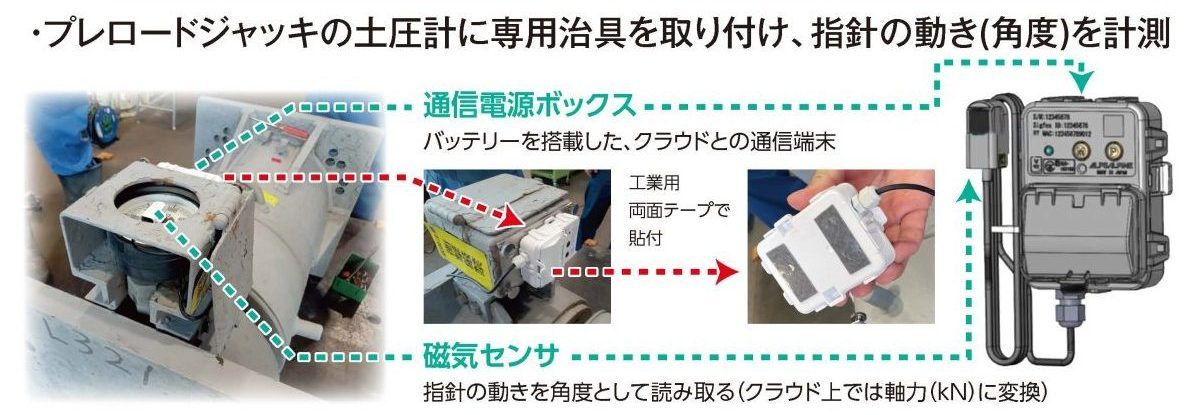

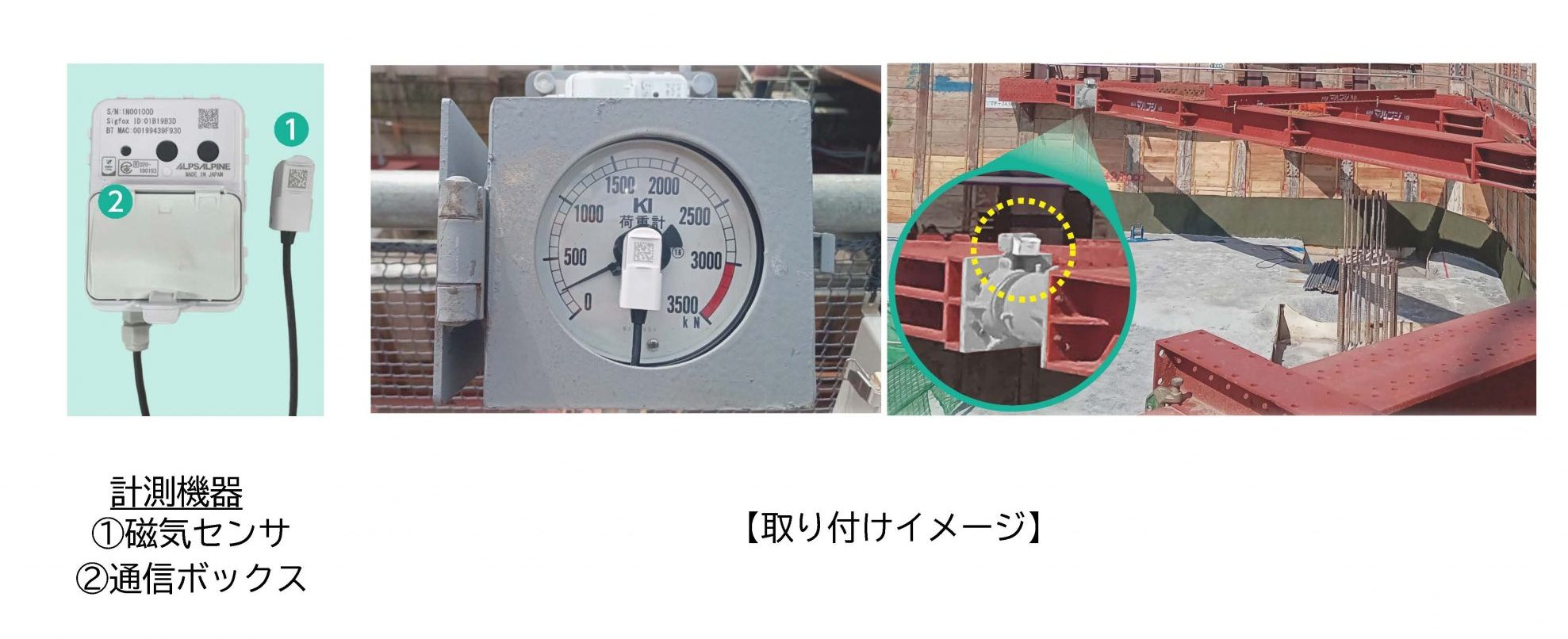

設置イメージ

特徴

・24時間365⽇遠隔計測可能
・⾼所での⽇常計測業務が不要
・データは⾃動保存され、警告機能も搭載

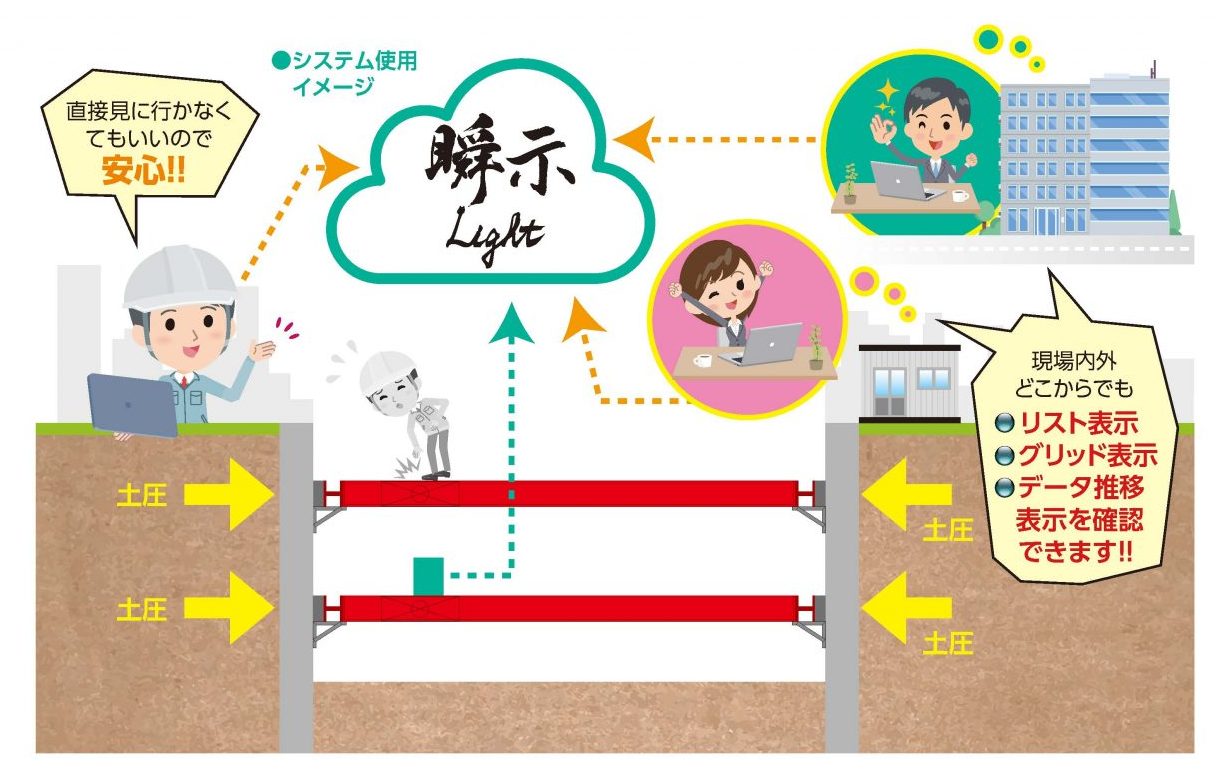

システム使⽤イメージ

管理画⾯例

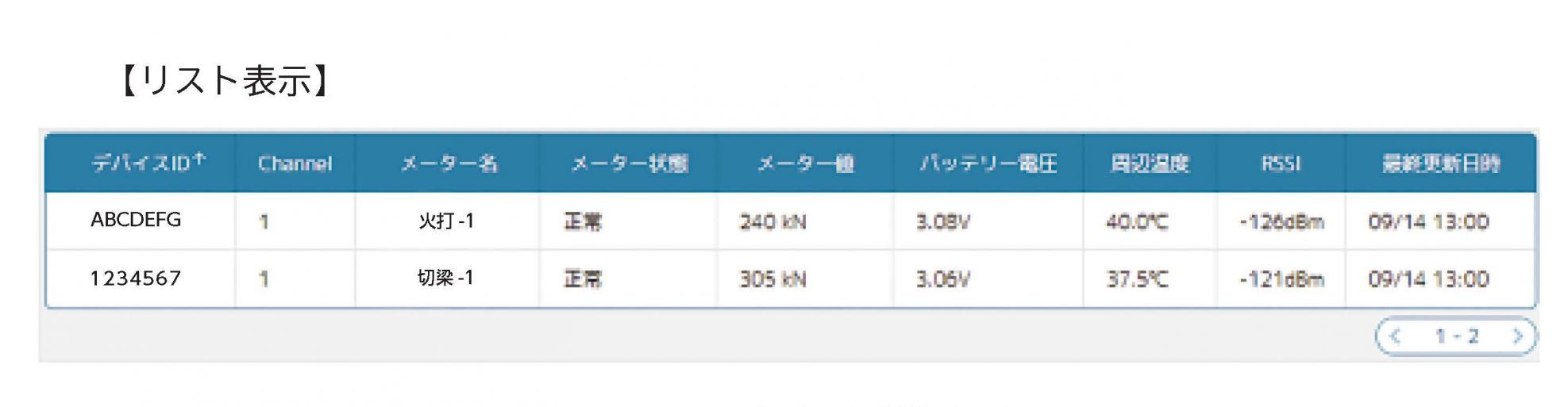

【リスト表示】
現場内に設置している全てのメーターがリスト形式で確認できます。表示される主な情報は以下の通りです。

【メーター名】【メーター状態(正常/注意/危険)】【メーター値(kN)】【バッテリー電圧(V)】【周辺温度(℃)】【最終更新日時(データ計測時間)】

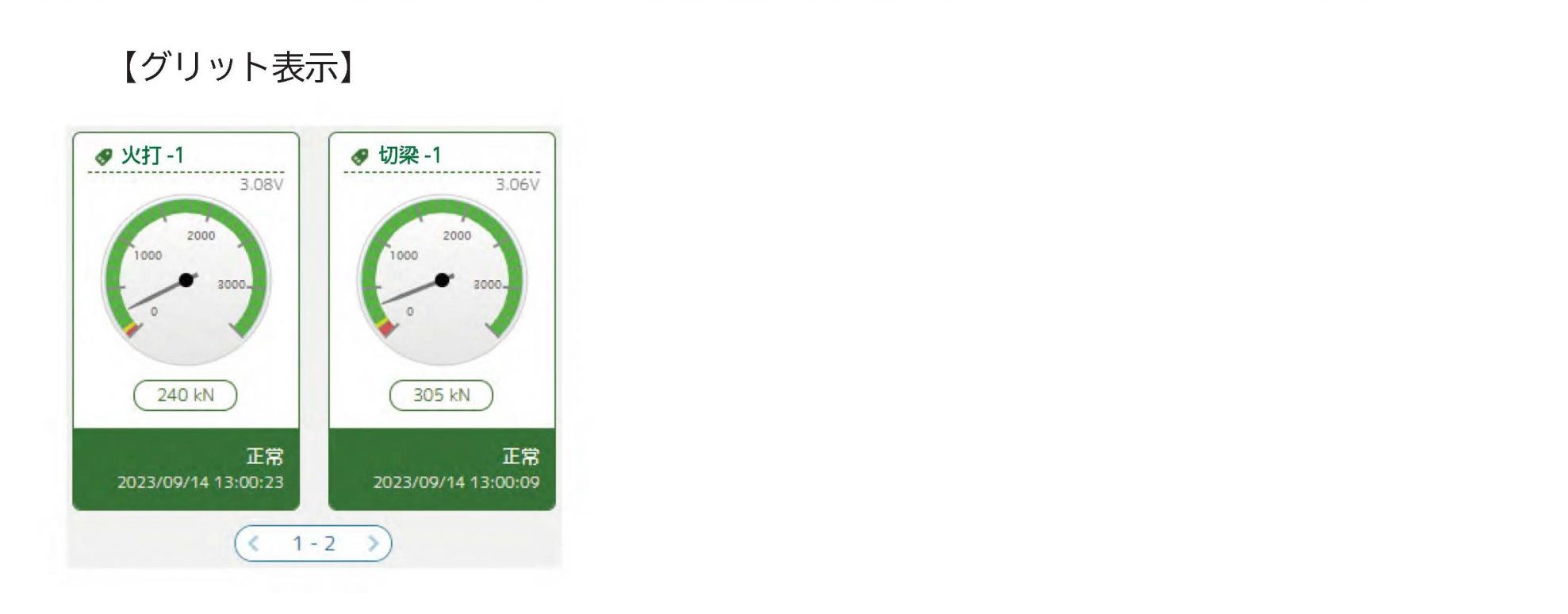

【グリット表示】
現場内に設置している全てのメーターがゲージ形式で確認できます。

※1ページに表示できる最大数は、グリット/リスト表示共に50台まで

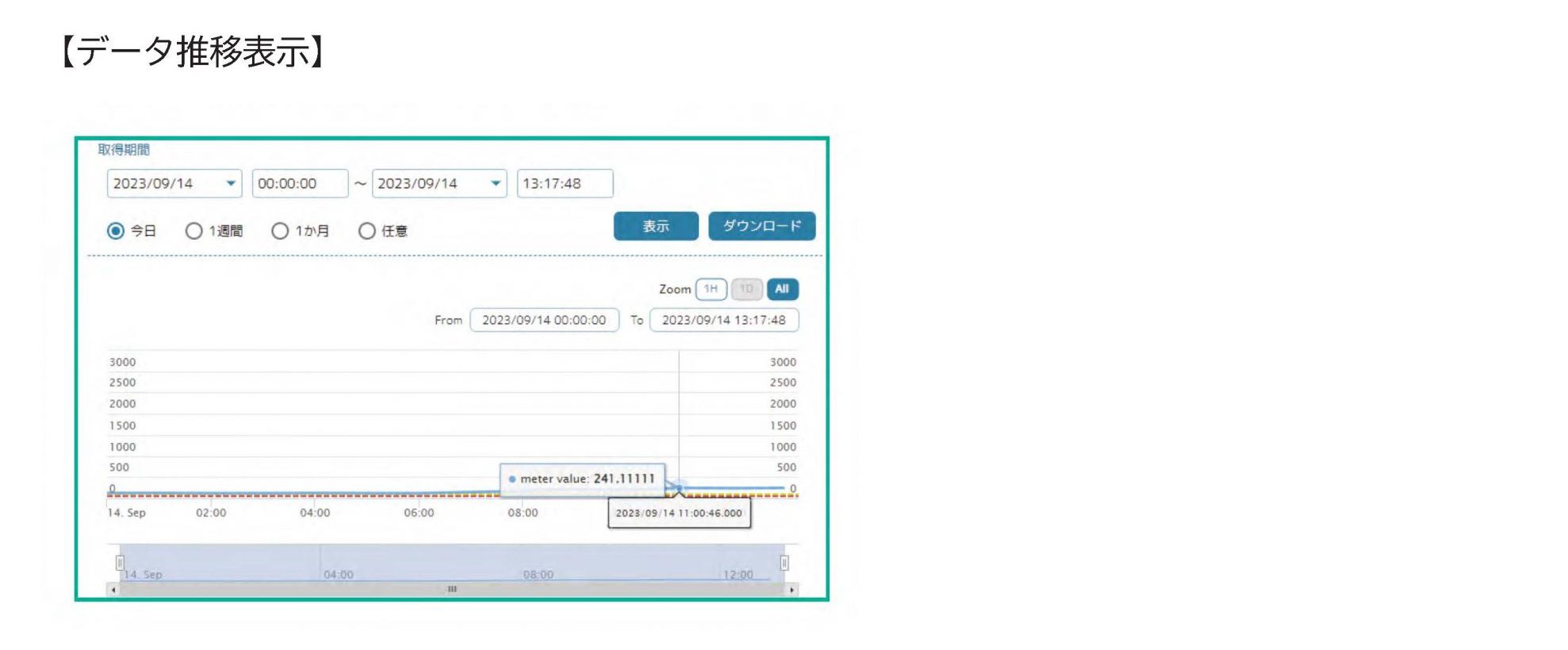

【データ推移表示】
1つのメーターをグラフ形式で確認できます。指定した期間のデータをCSV形式でダウンロードすることも可能です。

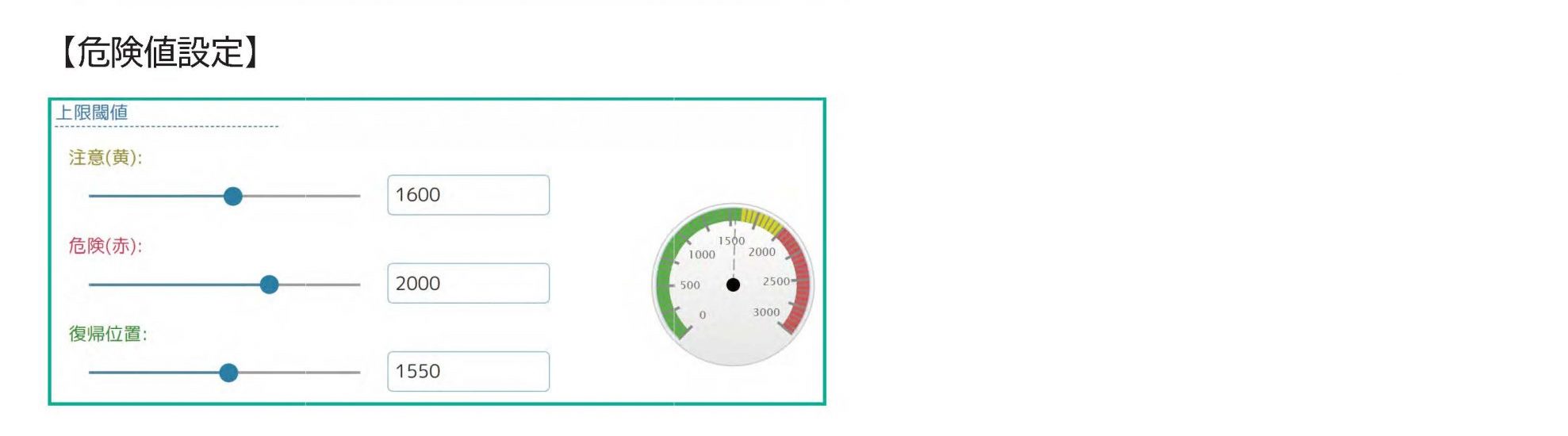

【危険値設定】
事前設定で、2段階(注意/危険)アラートを設定し、自動的にメールを送信することも可能です。

システム概要

本システムは、既製の土圧計付きプレロードジャッキに無線通信機能を備えたセンサを取り付けることで、切梁に作用する軸力(土圧)を自動計測します。計測データは自動的にクラウドサーバーへ送信される為、手動計測と比べ記録漏れ等のミスも削減可能です。

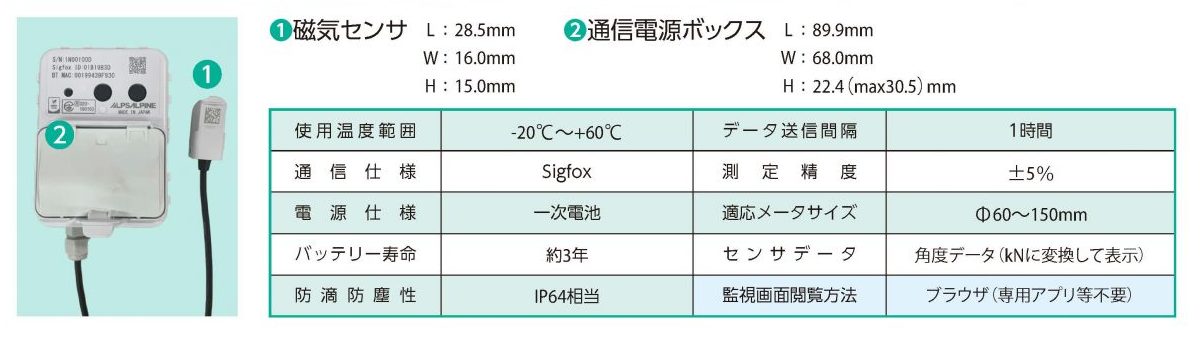

計測器仕様
